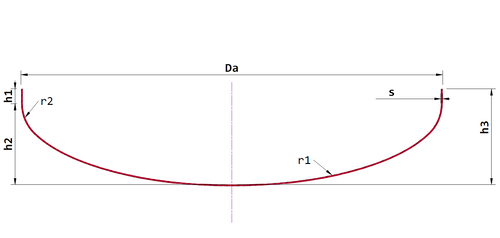

Korbbogenböden DIN 28013
r1 = 0.8 x Da |
|
r2 = 0.154 x Da |
|
h1 ≥ 3.5 x s |
|
h2 = 0.255 x Da - 0.635 x s |
s = Nennwandstärke/Nominal thickness |
h3 = h1 + h2 |
* Da = Do = D |
V (Wölbung) |
≈ 0.1298 x (Da – 2 x s)³ ohne Bordhöhe h1 |
Aa (äussere Oberfläche) |
≈ 1.08 x Da² ohne Bordhöhe h1 |
Ai (innere Oberfläche) |
≈ 1.08 x (Da - 2 x s)² ohne Bordhöhe h1 |
